頭皮檢測儀光學鏡片應用分析
頭皮檢測儀是一種結合光學成像與數字分析技術的精密儀器,主要用于頭皮健康狀態的診斷與監測。其通過高分辨率成像系統捕捉頭皮微觀圖像(如毛囊密度、油脂分布、角質層厚度等),為美容、醫療領域提供科學依據?,F(xiàn)代頭皮檢測儀通常集成光源、光學鏡頭、圖像傳感器和數據處理模塊,具備非侵入性、實時可視化等特點。

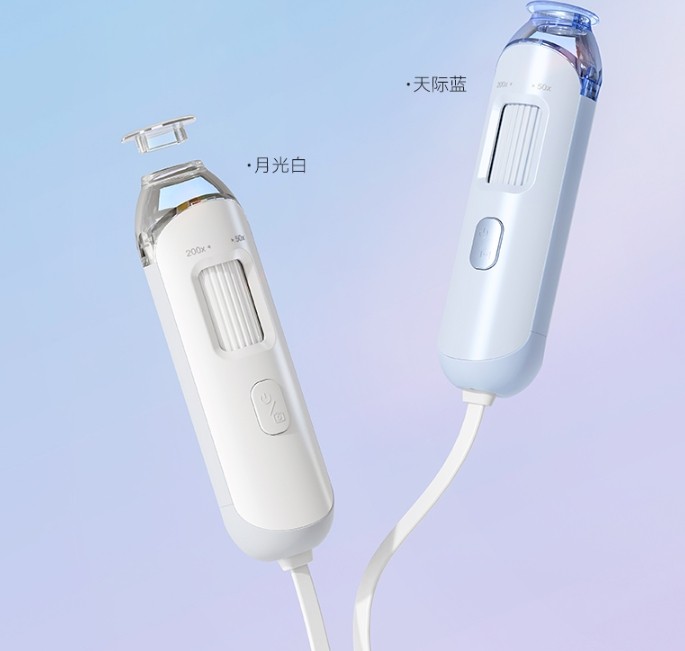

(圖源網絡,侵刪)
一、工作原理與光路系統
1. 工作原理
頭皮檢測儀通過特定波長的光源(如LED、鹵素?zé)簦┱丈漕^皮,利用光學鏡頭組采集反射/透射光信號,經圖像傳感器轉化為數字信號,最終通過算法處理生成高清圖像或3D模型。部分設備還支持熒光成像(如檢測馬拉色菌)或多光譜分析。

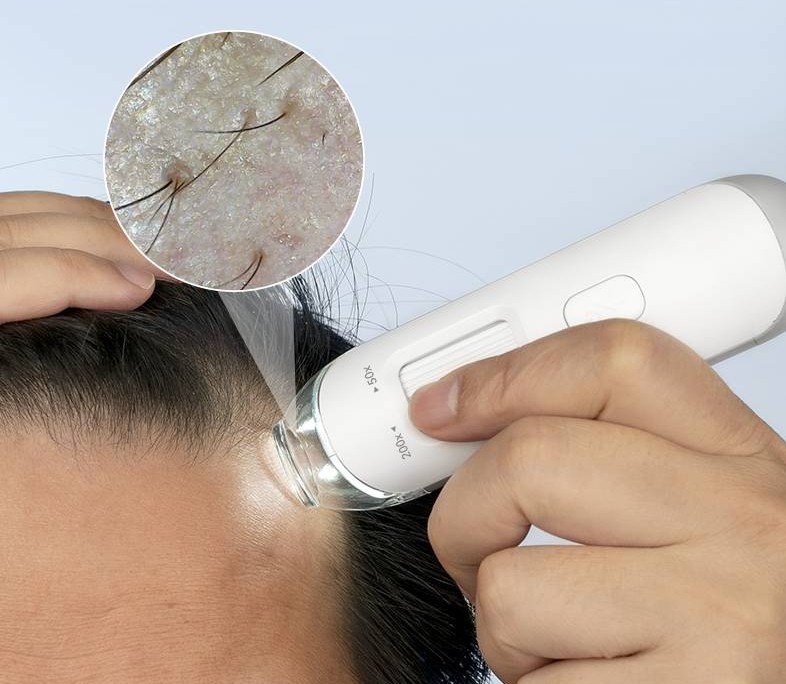

(頭皮檢測儀工作效果圖)
2. 光路系統組成
核心光路包括:
光源模塊:提供均勻照明,常用波長范圍3801000nm。
物鏡組:負責對頭皮進行放大成像,典型放大倍率為50200倍。
分光元件:用于多光譜分離或偏振光處理。
濾光片組:篩選特定波段光線以增強對比度。
圖像傳感器(如CMOS/CCD):完成光電信號轉換。

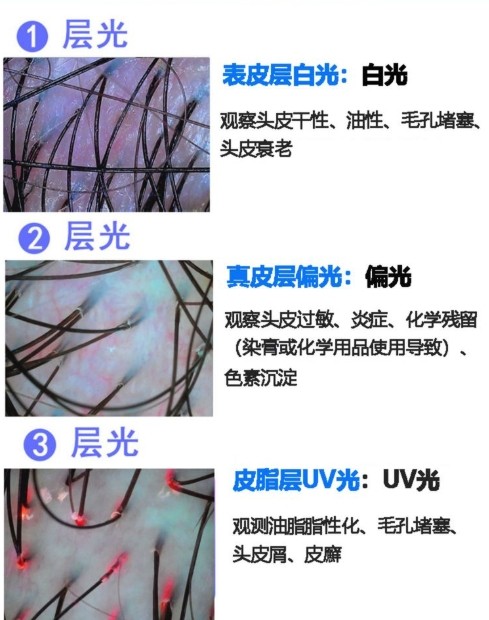

(不同光對頭發的觀測效果)
二、關鍵光學鏡片類型及應用參數
在頭皮檢測儀中,光學鏡片直接影響成像質量與功能擴展。以下為關鍵鏡片類型及其參數分析:
鏡片類型 | 功能 | 關鍵參數 | 適用場景 |
顯微物鏡 | 高倍率放大成像 | 數值孔徑(NA≥0.4)、工作距離(210mm)、色差校正等級 | 毛囊結構、角質層裂紋檢測 |
偏振片 | 抑制表面反射光 | 消光比(>1000:1)、透過率(>90%) | 油性頭皮(減少油脂反光干擾) |
窄帶濾光片 | 增強特定病理特征對比度 | 中心波長(如415nm藍光)、帶寬(±5nm) | 熒光成像(檢測真菌或炎癥反應) |
非球面透鏡 | 校正球差與場曲,提升邊緣清晰度 | 表面粗糙度(<5nm)、偏心誤差(<3μm) | 大視場成像(全頭皮掃描) |
紅外鍍膜透鏡 | 支持近紅外光穿透深層組織 | 透射波段(8001000nm)、鍍膜層數(≥8層) | 皮下微循環監測、毛乳頭觀察 |

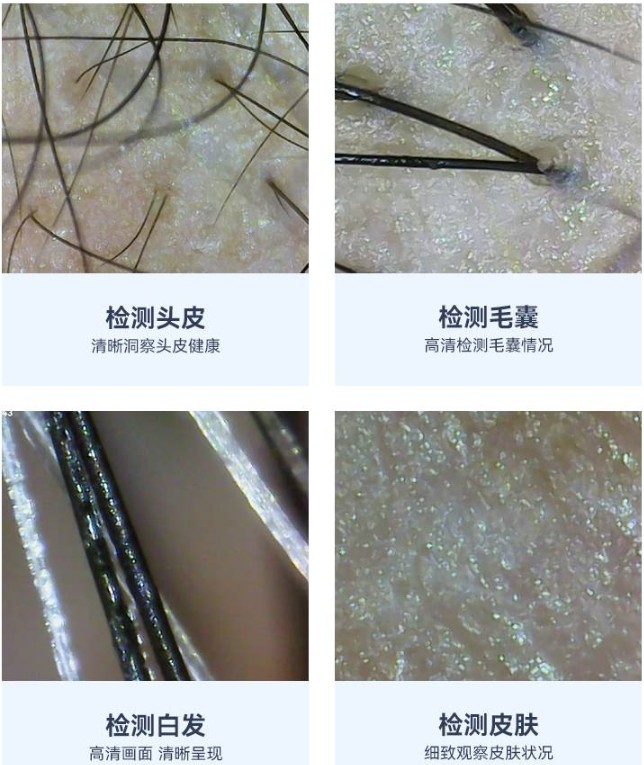

頭皮檢測儀的功能效果
三、光學鏡片對不同頭皮狀態的適配分析
1. 油性頭皮
鏡片選擇:偏振片+藍光濾光片(415nm)。
作用機理:偏振片消除油脂反光,藍光激發卟啉類物質熒光,精準顯示丙酸桿菌分布。
參數優化:偏振角需與入射光匹配(±5°誤差控制),避免信號損失。

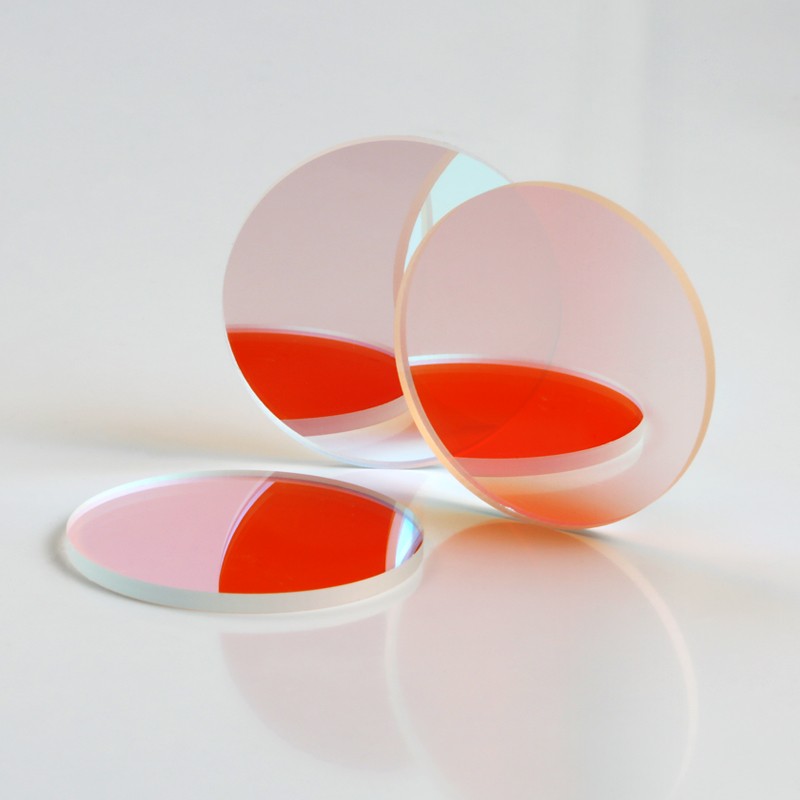

(藍光濾光片)
2. 敏感性頭皮
鏡片選擇:低強度紅光(630nm)+抗反射鍍膜物鏡。
作用機理:紅光減少光毒性,多層鍍膜(如MgF?)提升透光率至98%,清晰顯示紅斑或微損傷。

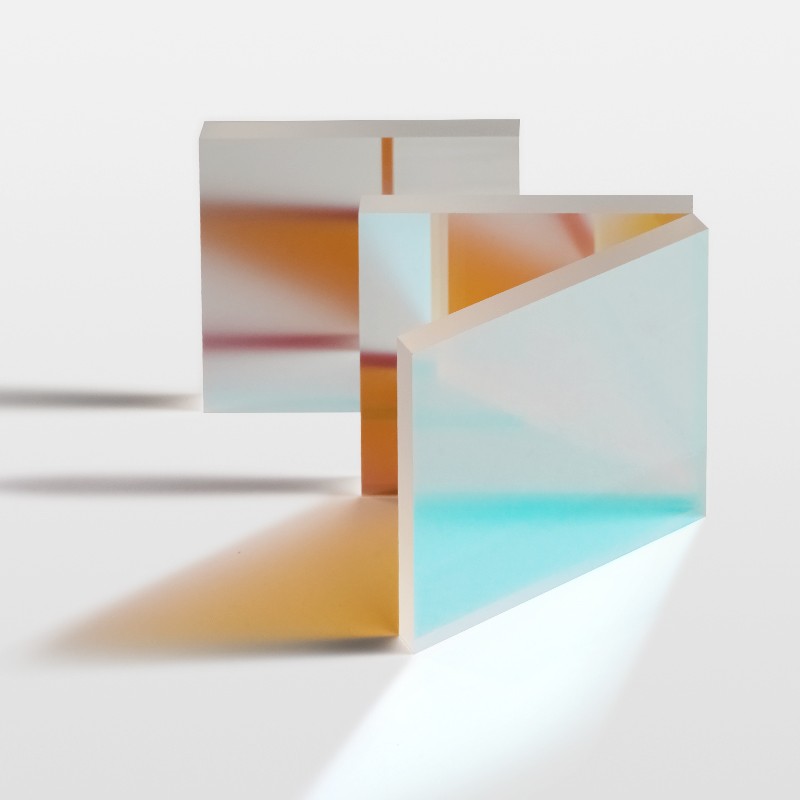

(紅光濾光片)
3. 脫發性頭皮
鏡片組合:近紅外透鏡(850nm)+高NA物鏡(NA=0.6)。
優勢:近紅外光穿透至毛乳頭層,配合高數值孔徑物鏡解析直徑<5μm的萎縮毛囊。
四、應用案例與效果驗證
以某品牌5GHairPro檢測儀為例:
配置:搭載雙通道濾光輪(含415nm/630nm/850nm濾光片)及電動偏振調節模塊。
實測數據:使用偏振片后,油脂反光區域信噪比提升42%;近紅外模式下,毛囊檢測深度達1.2mm(常規白光僅0.3mm)。
臨床反饋:對脂溢性皮炎患者的診斷符合率從78%提升至93%。

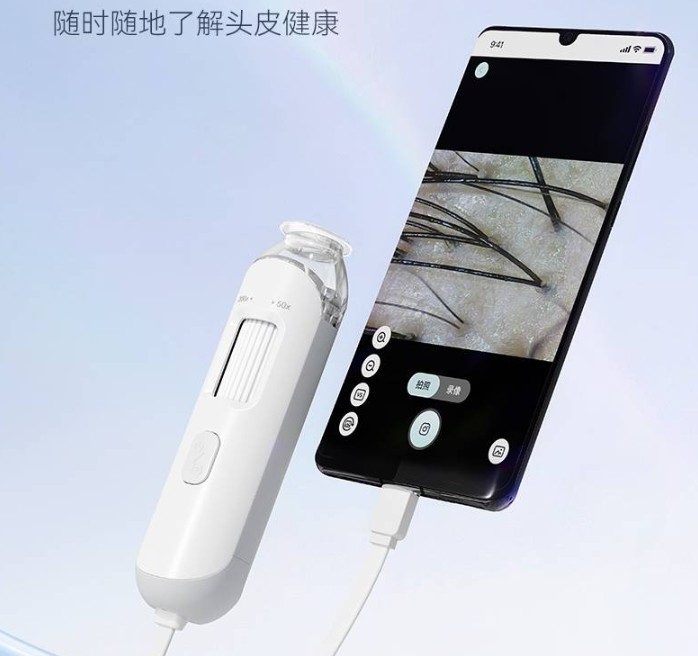

(頭皮檢測儀鏈接手機查看效果)
五、未來技術趨勢
1. 超透鏡(Metalens)集成:利用納米結構實現色差校正,替代傳統多片式物鏡,使設備體積縮小50%。
2. 智能自適應光學:通過MEMS微鏡動態補償頭皮曲率導致的像差,提升邊緣成像均勻性。
3. 多模態融合:結合OCT(光學相干斷層掃描)鏡片,實現頭皮三維分層成像。
光學鏡片作為頭皮檢測儀的核心組件,其選型與參數設計直接決定了設備的診斷精度與應用范圍。未來隨著微納光學與計算成像技術的發展,光學系統將進一步向智能化、微型化演進,推動頭皮健康管理進入精準醫療時代。
